淋雨试验箱（图文详述）

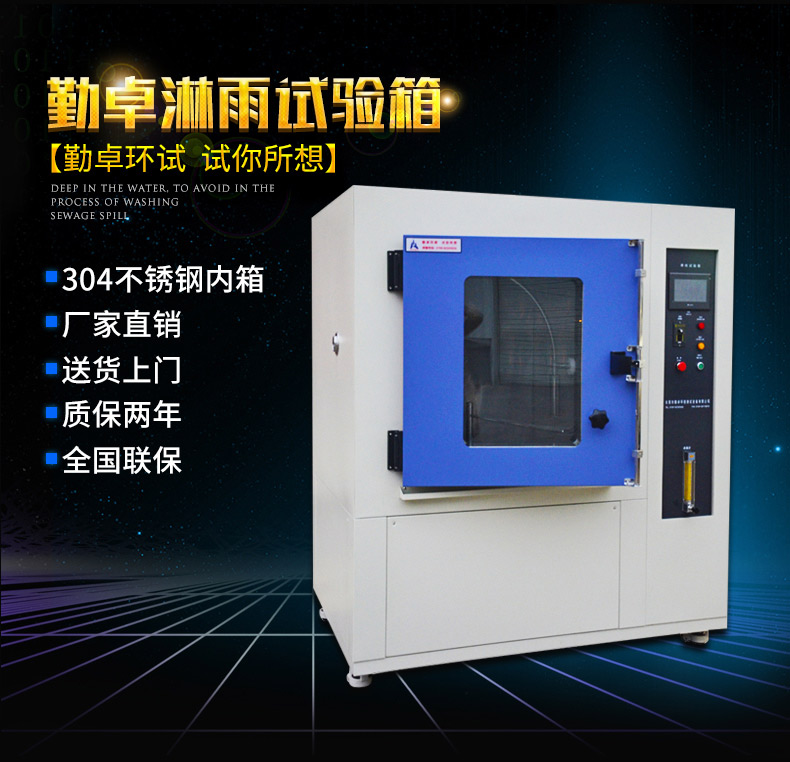

一、什么是淋雨试验箱？
淋雨试验箱，又称防水试验箱，防水试验装置，多用于外部照明和信号装置及汽车灯具外壳防护等级测试，能够提供逼真的模拟电子产品及其元器件在运输和使用期间可能受到的淋水和喷淋试验等各种环境。以达到检测各种产品的防水性能。
二、为什么需要进行淋雨试验？
淋雨试验是很多户外产品，必须进行的一项环境可靠性测试，因为自然气候中，雨水对于很多产品带来的影响是非常大的，特别的一些带电工作的产品，如果渗水进入产品内部，几乎意味着产品报废的可能，所以淋雨试验就是考验产品的防水性能，以考验产品的稳定性和可靠性。
三、淋雨试验有哪些测试等级？
对于可便携式、户外用以及汽车电子均有防水测试要求，在国际上不论是IEC、MIL或ETSI以及SAE均有制订相对应的测试要求。
IEC/EN60529防水分为9个等级(等级0 ~ 等级8)，防水等级(e.g. IPX4-防水等级4)：Level 0: 完全防水无保护
IPX1: 垂直方向滴水应无有害影响
IPX2: 外壳的各垂直面在15°范围内倾斜时，垂直滴水应无有害影响
IPX3: 各垂直面60°范围内淋水，无有害影响
IPX4: 向外壳各方向溅水无有害影响
IPX5: 向外壳各个方向喷水无有害影响
IPX6: 向外壳各个方向强烈喷水无有害影响
IPX7: 浸入规定压力的水中经规定时间后外壳进水量不致达到有害程度
IPX8: 按生产厂和用户双方同意的条件（应比Level 7严酷）持续潜水后外壳进水量不致达有害程度
IPX9: 高压测试
四、IPX防水等级的具体内容是什么？
2．各种等级的防水试验内容
（1）IPX1
方法名称：垂直滴水试验
试验设备：滴水试验装置及其试验方法
试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm
试验条件：滴水量为1.0+0.5mm/min；试验持续：10min
(2)IPX2
方法名称：倾斜15°滴水试验
试样放置：使试样的一个与垂线成15°角,样品顶部至滴水口的距离不大于200mm,每试完一个面后,换另一个面,共四次.
试验条件：滴水量为3.0+0.5mm/min ；试验持续：4×2.5min 共10min
3) IPX3
方法名称：淋雨试验
a.摆管式淋水试验
试验设备：摆管式淋水溅水试验
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为0.07 L/min。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°，共120°。每次摆动(2×120°)约4s 。
试验压力：400kPa ；试验时间：连续淋水10min；试验5min后样品旋转90°
b. 喷头式淋水试验
试验设备：手持式淋水溅水试验装置，
试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间
试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min
试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)，少5 min。
(4) IPX4
方法名称：溅水试验；
a．摆管式溅水试验
试验设备和试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件: 水流量按摆管的喷水孔数计算,每孔为0.07L/min；喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°)约12s 。
试验时间：与上述第（3）条IPX3 之a 款均相同 (即10min) 。
b．喷头式溅水试验
试样放置：设备上安装带平衡重物的挡板应拆去，使试验顶部到手持喷头喷水口的平行距离在300mm至500mm 之间。
试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min。
试验时间：即按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)少5min。
(5)IPX4K
试验名称:加压摆管淋雨试验
试验设备：摆管式淋雨试验
试验条件：水流量按摆管的喷水孔数计算,每孔为0.6±0.5L/min。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°)约12s 。
试验压力：400kPa
试验时间：试验5min后样品旋转90°
注：喷淋管有121个直径为0.5mm的孔；
-- 中心1个孔
-- 核心区2层（每层12个孔，30度分布）
-- 外圈4圈（每圈24孔，15度分布）；
-- 可移动的罩盖。
喷淋管应用铜锌合金（黄铜）制成。
（6）IPX5
方法名称：喷水试验
试验设备：喷嘴的喷水口内径为6.3mm
试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5L/min(750L/h)；
试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)少3min。
（7）IPX6
方法名称：强烈喷水试验；
试验设备：喷嘴的喷水口内径为12.5mm ；
试验条件：使试验样品至喷水口相距为2.5～3m，水流量为100L/min(6000L/h)；
试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）少3min。
D=6.3mm防水防护等级5和6K；
D=12.5mm防水防护等级6。
（8）IPX7
方法名称：短时浸水试验；
试验设备：浸水箱。
试验条件：其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为1m。试样顶部到水面距离至少为0.15 m 。试验时间:30min 。
（9）IPX8
方法名称: 持续潜水试验；
试验设备试验条件和试验时间:由供需（买卖）双方商定.其严酷程度应比IPX7高。

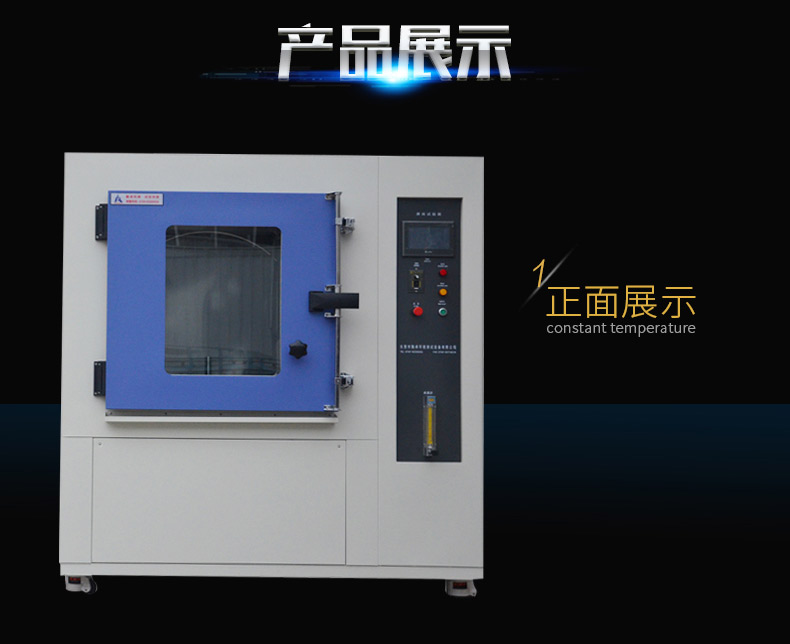

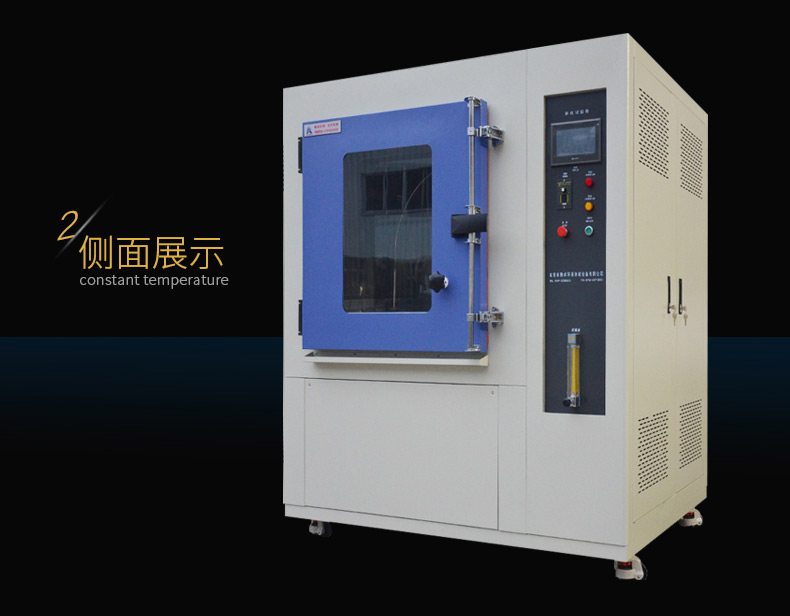

五、淋雨试验箱的详细特征介绍
