冷热平衡技术在高低温试验箱中的作用

冷热平衡是一种高低温动态冷热循环热力学试验系统，适用于高低温环境下的可靠性测试。

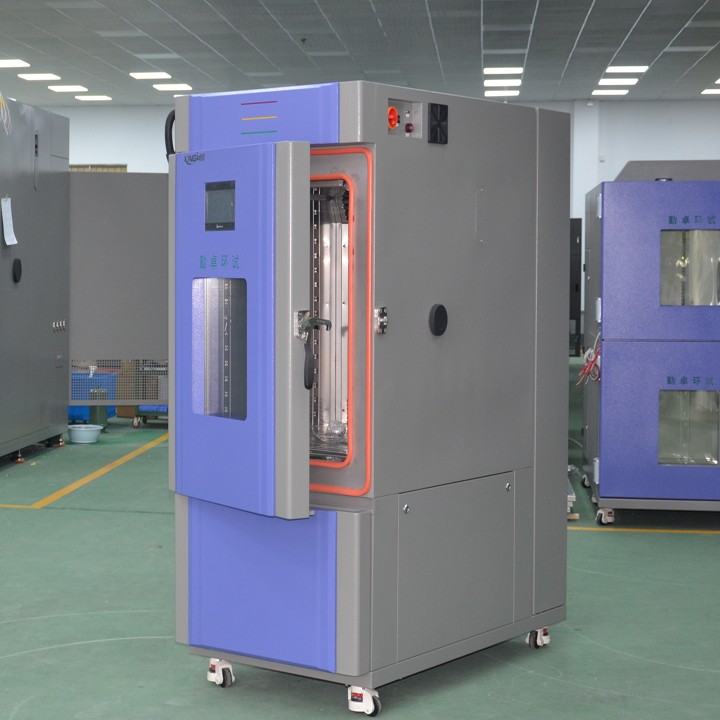

      高低温试验箱采用了内外两腔体设计，内外腔隔板自上而下设有上出风口，下吸风口，试验箱还包含光学应变观测窗、除霜热风机和多点直流照明源，此外试验系统还包含双输出PID控制器，DIC全场应变测量仪和自切换液氮制冷系统。本发明弥补了现有热稳态试验系统不具备热瞬态和热循环的功能以及低温制冷受到液氮罐容量的限制而无法持续不间断的供给的缺陷；同时解决了高温热浪冲击和低温霜雾对全场应变测量带来的干扰等技术问题，从而实现了高低温环境下测试材料热稳态、热瞬态、冷热循环等过程的力学性能及同步测量试样应变场的目的。

      勤卓试验箱公开了一种高低温湿热试验设备冷热平衡控制装置，包括设备本体、压缩机、冷凝器、蒸发器和发热 模组，所述发热模组由发热模块和发热档位控制器构成，还包括一蒸发柜和至少一个导热板，所述蒸发器安装于蒸发柜中，所述导热板活动定位于发热模块中，所述 导热板一端能够嵌入于所述蒸发柜的侧壁中，另一端与发热模块的发热模块连接，所述压缩机、冷凝器和蒸发器通过导管相互连接，所述蒸发器与冷凝器连接的导管 上安装一节流阀，所述设备本体的外壁设有发热档位控制器旋钮和节流阀旋钮。该装置能够使高低温湿热试验设备内部保持冷热平衡，提高测试结果的准确性。

      通过智能仪表或者触摸屏智能仪表的PID来进行温度的调节，高低温湿热试验箱中*常见的一个术语就是BTC,BTHC，这里指什么意思呢？ BTC，就是平衡调温方式。通过智能仪表或者触摸屏智能仪表的PID来进行温度的调节的一种控制方式。区别于传统的加热器启停的控制方式。

       BTHC，就是平衡调温调湿方式。通过触摸屏控制器里的温度PID与湿度PID来进行调节。

      一般的控制器里面都有对PID 进行分区控制，以达到温湿度的精准度。;BTC与BTHC的好处就是，控制比较精准，通过冷热两种力量的平衡来达到恒温的状态，均匀度也比较好。缺点是在低温控制上比较浪费能耗，比较费电。但是通过电磁阀的节流与旁路的控制，可以*大程度上实现节能省电。
