产品用途

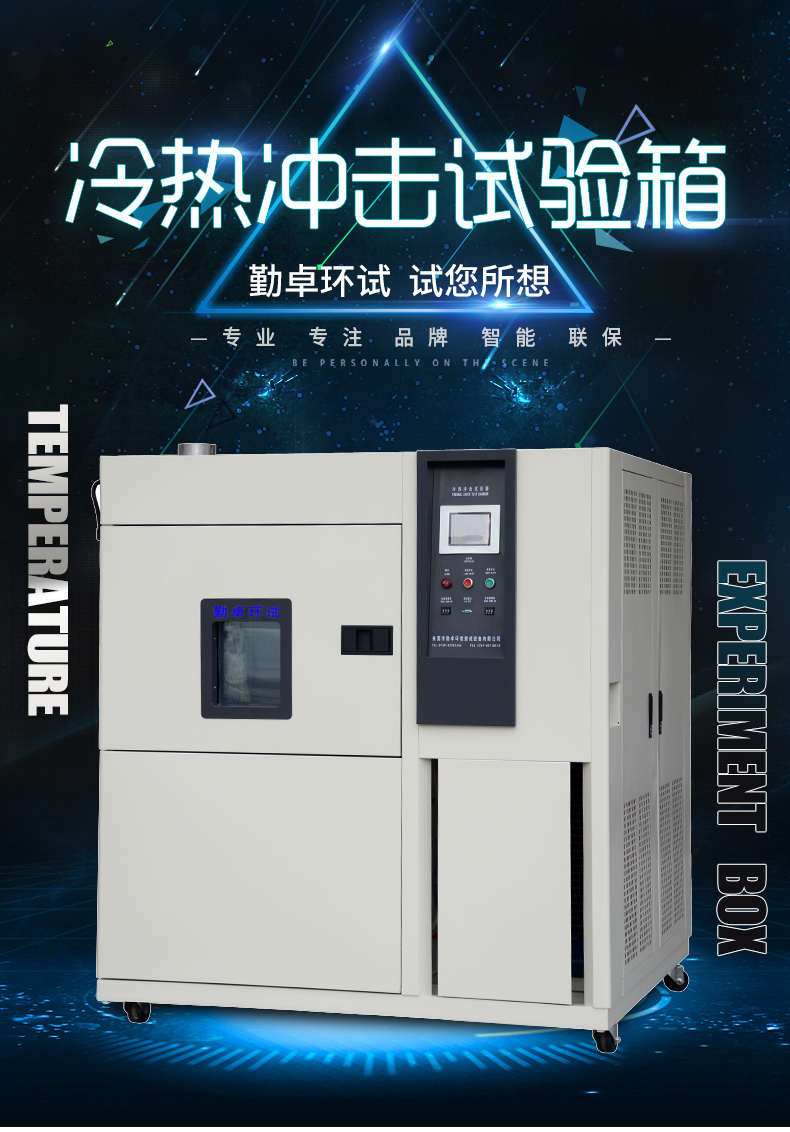

吊篮式冷热冲击试验机用于光伏组件、LED灯管、LED灯具、电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑胶等行业，测试其材料对高、低温的反复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害，可确认产品的品质,从精密的IC到重机械的组件，无一不需要冷热冲击试验箱的鉴定。

产品特点

通过气动方式将样品放置篮在蓄冷箱和蓄热箱两者之间快速移动，有测试孔，可带电，带信号，带气源测试。

新一代外观设计，箱体结构、制冷系统、控制技术均做较大改进，技术指标更加稳定，运行更可靠。维护更方便,备有高档万向滚轮，方便在实验内移动。

超大触摸屏操作，外观更加简洁大方，操作更加容易，设定值实际值实时显示。

真空双层玻璃：大视窗设计，飞利浦高亮度照明，加热无雾气

为编程和文档处理提供更多的接口选项 USB 输出，电脑连接打印

可靠性高：主要配件选配著名专业厂商，保证提高整机可靠性

一、产品属性

1.1容积：80L

1.2工作室尺寸

500*400*400mm    (宽×高×深)

1.3 外形尺寸

1400*2000*2100mm (宽×高×深)

1.4 冲击形式

低温高温按程序自动交变，转移样品提篮，提篮式.

1.5供电电源

380V±10%,50Hz±1 三相四线+接地线，保护接地电阻小于 4Ω

1.6 总功率

15KW

主要技术参数

2.1 高温室

高温蓄温箱温度范围

+60℃～＋200℃

高温冲击温度

+60～150℃

2.2 低温室

低温蓄温箱温度范围

-10℃～-65℃

低温冲击温度

-10℃～-40℃

2.3.工作室

温度波动度

≤0.5℃

温度偏差

≤±1℃

温度均匀度

≤2.0℃

高低温转换时间

5~15S

高低温恢复时间

3~5min（空载下非线性）

预热区升温速度

≥3℃/min（非线性）

预冷区降温速度

≥2℃/min（非线性）

2.4噪音

65dB

2.5 满足试验标准

1、1.IEC 60068-2-14环境试验 第2部分：试验方法 试验N：温度变化,

2、GB/T 2423.22环境试验 第2部分：试验方法 试验N：温度变化,

3、GJB 150.5军用装备实验室环境试验方法第5部分：温度冲击试验,

4、JESD 22-A106B.01-2016温度冲击  等。。。

三、试验箱结构（水冷式）

3.1、结构方式

预热室、预冷室与制冷机组一体式.通过气动方式使样品吊篮在高温和低温测试区上下移动

3.2、材料构成

3.2.1 外壁材料：冷轧钢板静电双面喷塑，颜色为象牙白

3.2.2 内壁材料：SUS304 不锈钢板

3.2.3 绝热材料：100mm 玻璃棉保温层

3.3、结构强度

试验箱承重能力：≤100Kg

3.4、大门

全开单翼型箱门一扇，带门锁。

门框两道硅橡胶密封条,低温室门框防结露电热装置

3.5、观察窗

门上有 1 个多层观察窗，低温室门上观察窗带镀膜加热以防止其冷凝和结霜

3.6、冷凝出水孔

具有工作室冷凝水和机组凝结水的引出孔

3.7、引线孔

在试验箱一侧设定一个直径为5cm的引线孔，便于样品通电\通讯号之用。

3.8、照明灯

工作室顶部设低压照明灯，控制屏开关控制

四、试验箱空气调节系统

4.1、调控方式

空气强制循环平衡调温

4.2、空气循环装置

离心式风机，长轴外置电机驱动。

4.3、加热方式

镍铬合金电热丝式加热，PID 调节，执行元件：固态继电器

4.4、空气冷却方式

翅片式蒸发器

五、试验箱制冷系统

5.1、工作方式

复叠汽体压缩式制冷

5.2、冷凝方式

水冷

5.3、制冷压缩机

国际品牌法国泰康压缩机

5.4、制冷机控制

根据试验条件，控制系统自动调节制冷机运行工况、冷量大小，确保压缩机 工作在合适状态，延长压缩机使用寿命

5.5、制冷剂

环保制冷剂 R404a ；R23

5.6、减振、降噪

制冷机系统减振、降噪措施

六、试验箱控制系统

6.1、传感器

铠装铂电阻

6.2、控制器

进口彩色液晶触摸控制屏

6.3、人机界面

中文、彩色 LCD 显示、触摸屏方式输入设定。

6.4、分辨率

温度 0.1℃，时间 1min

6.5、运行方式

定值运转、程序运转

6.6、试验数据显示

设定温度、实测温度、冲击次数、总运行时间、段运行时间、加热制冷状态

6.7、制冷机工况自动选择

根据试验条件控制器能自动配置制冷机的工况或开/停。

6.8、其他功能

6.8.1 故障报警及原因、处理提示功能

6.8.2 断电保护功能

6.8.3 上下限温度保护功能

6.8.4 日历定时功能(自动启动及自动停止运行)

6.8.5 自检功能。

6.8.6 密码保护控制器设置参数

6.9、功能

自动调用分组 PID 参数。

6.10、接口

选配 RS232/RS485 电脑接口及控制操作软件系统。能实现计算机控制、数 据采集控制计算机的数据通讯功能。

七、试验箱安全保护装置

7.1、工作室

7.1.1 独立式工作室超温保护器

7.1.2 风机过热保护

7.2、制冷系统

7.2.1 压缩机超压

7.2.2 压缩机过流

7.2.3 压缩机过热

8.2.4 排气温度保护

7.2.6 压缩机缺油保护

7.3、电源系统

7.3.1 电源缺相及相序错误保护

7.3.2 漏电保护

7.3.3 加热器短路等过流保护

7.4、其他

试验箱外壳接地保护

八、试验箱标准附件及随机资料

8.1、产品使用说明书

1 份

8.2、产品合格证

1 份

8.3、质量保证书

1 份

8.4、出厂检验报告

1 份

九、项目说明

说 明

电 压

三相五线制 380VAC±10%； 50Hz±2%。

环境湿度

≯85%R.H；

大气压

86～106Kpa；

环境条件

设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、无阳光直接照射或其它热源直接辐射

设备水平放置通风良好的试验室内，周围应留有充足的空间供操作及维护之用。

十、安装场所为了便于箱体散热及维修保养，安装本设备的场所必须符合下列条件：

）

1、与相邻的墙壁或器物之间的距离。

2、为了稳定地发挥试验箱的功能、性能，应选择常年温度为30 ℃以下，相对湿度小于 85%的场所。

3、安装场所的环境温度切忌急剧变化。

4、应安装在无直射阳光的场所。

5、应安装在通风良好的场所。

6、应安装在远离可燃物、爆炸物及高温发热源的地方。

7、应安装在灰尘少的场所。

8、尽可能地安装在靠近供电电源的场所。

9、尽可能地安装在靠近水塔管道连接的场所
